成功案例

優特普安防專用交換機助力智慧公園建設

時間：2017-05-24 來源：本站

案例背景：

目前，我國正在大力推動“智慧城市、智慧旅游”，全國已有很多個大中城市提出建設“智慧城市、智慧旅游”了，很多城市利用信息物流網絡技術提升了各方面的服務功能，同時也倡導的“以人為本的智慧城市”和科學泰斗錢學森院士提出的“馬哲+科技體系=大成智慧”理念相輔相成。而公園是一個城市的精神面貌，是集旅游、休閑、娛樂的公眾活動場所，公園是進行國際、國內經貿活動和文化交流的重要場所，是城市重要旅游景點，也是推動城市建設，促進旅游休閑產業發展，美化亮化自然環境的重大項目，是城市作為國際性現代化旅游城市的標志性景區。

隨著各城市經濟與城市建設的進一步發展，為了改革開放和經濟發展創造良好的社會環境，公園的治安管理面臨新的挑戰。公園的治安管理是社會治安管理的一個重要組成部分，與經濟建設有著密切的關系，綜觀當前國際國內的新形勢，對公園的治安管理工作特別是預防犯罪和確保良好的治安環境提出新的課題，要管理手段更科學、更高效，為了適應新形勢的需要，對提高城市品味為招商引資提供一流治安環境城市管理監控系統顯得具有十分重要意義。

項目介紹：

湖南浯溪公園現為全國重點文物保護單位，省級風景名勝區、省級愛國主義教育基地、湖南省十大文化遺產、百姓喜愛的“湖南省景”、湖南新“瀟湘八景”。2009年2月1日，被國家批準為AAAA級旅游景區。浯溪公園是我國江南現存最大的露天摩崖石刻，景區位于縣城西南的湘江西岸，是縣城新區的中心位置，北臨湘江、東靠322國道，并與“三南”（湘、贛、閩）公路交匯，地理位置優越，交通條件便捷。是祁陽對外宣傳的形象，是最能代表祁陽的名勝古跡。

湖南浯溪公園

方案要求：

在公園主體景點部位露天摩崖石刻、大唐中興頌、浯溪詩、書摩崖碑石、新三銘、詩碑、詞碑、陶鑄紀念館、水景游戲區、游覽區、高爾夫練習場，管理服務中心，公園路燈夜景，公園停車場出入口、售票處、大門檢票處等都設有彩色攝像機進行24小時監控。

為了進一步滿足社會經濟發展與人們文明生活的高標準要求，創造一個安全、舒適、溫馨、高效的旅游與生活環境，并根據各種不同公園的需要，從項目的具體實際出發，做到配置合理，留有擴展余地，技術先進，性能價格比高，確保系統性能高質量，高可靠性。

本方案應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

方案優勢：

根據方案要求，公園監控系統采用網絡監控系統，因此，采用了優特普安防專用交換機，優特普網絡防雷器，及遠距離傳輸?shù)墓饫w收發器。因此本系統具有即做到了先進性、實用、成熟、可靠，又要做到系統開放性、可擴展性好，兼顧投資合理、效益最佳的目的。閉路電視監控對現場設備進行集中監視、控制和管理，使這些設備得以安全、可靠、高效地運行，最大限度地發揮智能管理的作用，創造安全、健康、舒適宜人和能提高工作效率的優良環境，節約能源，并減少維護人員。根據本項目的環境需要,并接合功能需求建立本項目閉路電視監控。還具有以下幾點特點：

1、先進專業性：采用優特普安防專用網絡交換機，技術性能和質量指標達到國際領先水平；同時，整個網絡監控傳輸系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

2、經濟性與實用性布線簡單：充分考慮用戶實際需要和信息技術發展趨勢，根據公園現場環境，選擇使用的設備適合現場情況、符合公園要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

3、開放性

以優特普安防專用交換機接入，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可以消防、防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。

4、安全可靠

由于公園處理長期的露天，寒天風雨雷夾，對設備的高可靠性采用了優特普的網絡防雷器，多功能多級過壓保護，通流容量大，限制電壓低，響應時間快，插入損耗小。

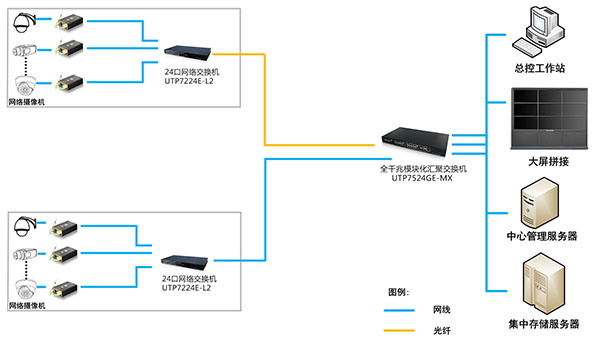

方案拓樸圖

方案設備介紹：

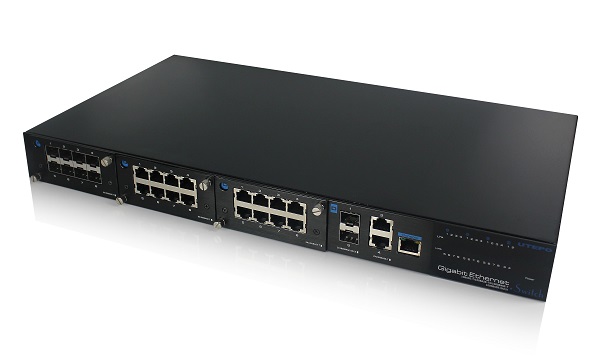

全千兆模塊化匯聚交換機UTP7524GE-MX

優特普UTP7524GE-MX是一款全千兆網管型模塊化以太網匯聚交換機。全千兆網管型模塊化以太網匯聚交換機可提供24個下聯千兆電口或光口，上聯2光2電千兆端口。下聯1-24口支持光或電模塊隨意配置（8光口、8電口可插拔式模塊）。

全千兆網管型模塊化以太網匯聚交換機主要應用在網絡高清監控系統網絡層級中的匯聚層，具有QoS、VLAN、端口匯聚、生成樹等二層網管功能；其下聯端口采用模塊化設計，有電模組及光模組兩種接口方式，客戶可根據自己實際工程需要，搭配合適的模組以解決不同傳輸距離的傳輸；在主芯片方案選擇上，優特普采用了美國Marvell的交換芯片，該芯片憑借著優秀的數據交換機性能被華為、思科等廠家廣泛采用；其次具有雙電源冗余設計及電源鎖扣設計，能夠保障電源穩定運行，從而提高系統工作的可靠性；最后在防雷性能方面，符合3級防雷標準（執行標準IEC61000-4-5）。

全千兆模塊化匯聚交換機UTP7524GE-MX

優特普網電速聯全千兆網管型模塊化以太網匯聚交換機UTP7524GE-MX定位安防專用，加入了端口可插拔、濾波電源接口、接口鎖扣等人性化設計，采用了進口芯片、鍍金PCB板、品牌電源等高品質原材料，并配備web管理、QoS優先級、帶寬控制等軟件功能。58G超大背板帶寬和24+4全千兆可插拔模塊端口保證了上百路高清視頻流的匯聚能力，同時可支持網絡存儲、視頻上墻、視頻分析、備份存儲等多業務動能。

8口全千兆網絡交換電模塊UTP7524GE-M8T

8口全千兆網絡交換SFP光模塊UTP7524GE-M8F

安防專用交換機UTP7224E，是一款網管型以太網接入交換機。該交換機同時擁有24個下聯口和4個上聯口，下聯為100Mbps網絡端口，上聯為2個1000Mbps電口和2個1000Mbps光口，光口可直接插入SFP光模塊使用。

該產品主要針對高清網絡攝像機數據接入而設計，遵循IEEE802.3/802.3u/802.3x網絡標準。該產品具有簡潔的Web管理界面，具有QoS、VLAN、端口匯聚、生成樹等網管功能；下聯口最遠傳輸距離可達到150m，突破了傳統交換機100m距離的限制，在實際工程項目中，使產品覆蓋范圍更大。同時，該產品采用工業級美國進口Marvell交換芯片，保障了交換機整機穩定運行。

與普通交換機相比，優特普UTP7224E-L2交換機具有優秀的性能品質，光電混合傳輸、電口長距離、簡潔Web管理界面以及適應各種復雜環境的防雷、抗干擾能力，是安防網絡高清監控以及物聯網傳輸應用的高性價比產品。

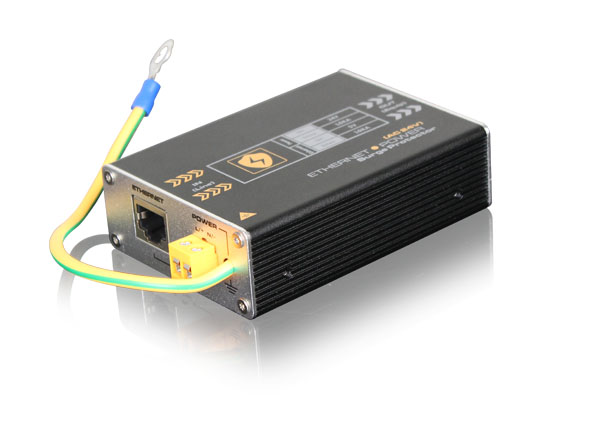

網絡、電源二合一保護器

是一款參照國家標準GB/T18802.21-2004/IEC61643-21:2000設計的網絡和電源防雷保護器。該產品適用于監控系統前端網絡攝像機，無線遙控?cái)z像機的電源線，網絡線的雷電浪涌保護，使其免受感應過電壓、操作過電壓和靜電放電等所造成的損壞；同時帶有不同電壓等級的信號電源的防雷保護。整個產品的特點為：多級保護、通流容量大、限制電壓低、響應時間快、插入損耗小、傳輸速率高等優點。
